列管冷凝器真空耙式干燥機
具有結構簡單，操作方便，使用周期長，性能穩定可靠，蒸汽耗量小，適用性能強，產品質量好，適用于不耐高溫、易燃、調溫下易氧化的膏狀物料的干燥，該機經用戶長期使用證明是一良好的干燥設備。原理：被干燥物料從殼體上方正中間加入，在不斷正反轉動的耙齒的攪拌下，物料軸向來回走動，與殼體內壁接觸的表面不斷新，受到蒸汽的間接加熱，耙齒的均勻攪拌，粉碎棒的粉碎，使物料表面水分有利的排出，氣化的水分經干式除塵器、濕式除塵器、冷凝器，從真空泵出口處放空。

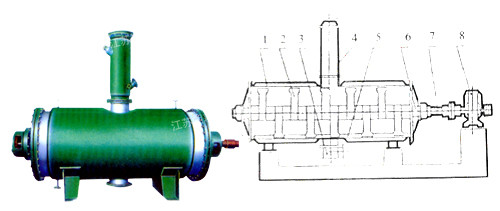

結構：真空耙式干燥機的主要部件
1、殼體 2、耙齒 3、出料裝置 4、加料裝置 5、粉碎棒 6、密封裝置 7、攪拌軸 8、傳動裝置
適用物料 ：
泥漿狀 高糊狀 100目以下物料 各種顏料、泥頭狀物料 濾并 離心機濾并純堿洗滌劑、堿石淀粉、染料 顏料、粘土灰等 粘土等 水泥等。
適當條件下應用：
100目以下物料 溶液 合成纖維、結晶 真空液、乳濁液 甘薯片、礦砂等 懸浮液。
泥漿狀 高糊狀 100目以下物料 各種顏料、泥頭狀物料 濾并 離心機濾并純堿洗滌劑、堿石淀粉、染料 顏料、粘土灰等 粘土等 水泥等。
適當條件下應用：
100目以下物料 溶液 合成纖維、結晶 真空液、乳濁液 甘薯片、礦砂等 懸浮液。
|
主要參 數型號 |
公稱 容積 |
傳熱 面積 |
一次 裝料 |
絕對工作壓力 |
操作 溫度 |
主軸 轉速 |
材質 | 重量 | 電機功率 |
外形尺寸 長×寬×高 |
|
| 筒體內 | 夾套內 | ||||||||||
| XPG0.5 | 0.5 | 1.86 | 0.2 | 0.021 | 0.686 | 435 | 15-20 | 注：3 | |||
| 輔：5.5 | |||||||||||
| XPG1 | 1 | 6 | 0.75 | 0.021 | 0.686 | 435 | 9 | A3 | 3400 | 5.5 | 3700×945×3270 |
| 1Cr18Ni9Ti | 3300 | ||||||||||
| XPG2 | 2 | 8 | 1.2 | 0.021 | 0.588 | 425 | 9 | A3 | 4900 | 11 | 4570×1130×3455 |
| 1Cr18Ni9Ti | 4800 | ||||||||||
| XPG3 | 3 | 11.5 | 11.5 | 1.021 | 0.588 | 425 | 9 | A3 | 6400 | 15 | 6076×1130×2980 |
